焊接减速机箱体的制造工艺

点击次数:   更新时间:20/11/13 09:08:11     来源:www.zkjsjxtcj.com关闭分    享:

  焊接减速机箱体作为固定减速机设备的重要部件,很多人不知道箱体的制造工艺要求,为了能够让大家更加直观的了解箱体的制造工艺,下面我们就来用图文结合的方式来介绍下。
  一、首先是焊接减速机箱体组装前的准备工作: (要注意的是这里比较适用于上、下的箱体)
  1.在进行组装的过程中需要按焊接箱体的图纸来进行操作。
  2.轴承座进行粗铣加工结合面,其余焊接结合面应打磨平整。
  二、焊接减速机箱体的组装步骤:
  1.先要把两轴承座平行放置在平台上,使轴承孔对应保证同轴度,间距以图纸尺寸加上端面铣削余量10mm中间用2-3根撑铁点焊固定。
  2.按图纸长度尺寸放置两端结合板,并用挡铁定位,焊接固定。
  3.按图纸尺寸放置两侧腹板、封头板、加劲板,点焊固定。
  4.按图纸尺寸放置上盖板、吊耳,测量箱体高度尺高使结合面预留5-8mm的铣削加工余量,点焊固定。

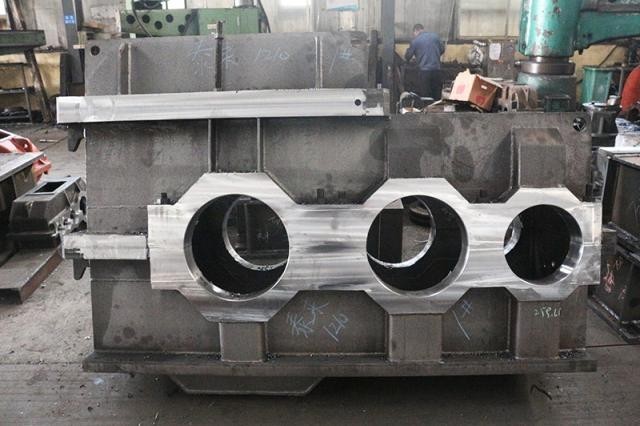

焊接减速机箱体


  三、箱体的焊接:
  选择焊材需要跟箱体材质相匹配,这点是需要操作人员注意的,所以大家在这个步骤还是要根据材质进行操作。
  四、箱体焊缝修整:这个步骤也是很关键的一步,其实也是整个制造过程中的结尾工作了,对那些没有磨平的进行处理。
  关于焊接减速机箱体的制造工艺的相关要求大家可以简单的了解下,只有大家做到有了了解之后再后期使用跟操作的过程中也会比较顺利。
