焊接减速机箱体焊接变形的控制

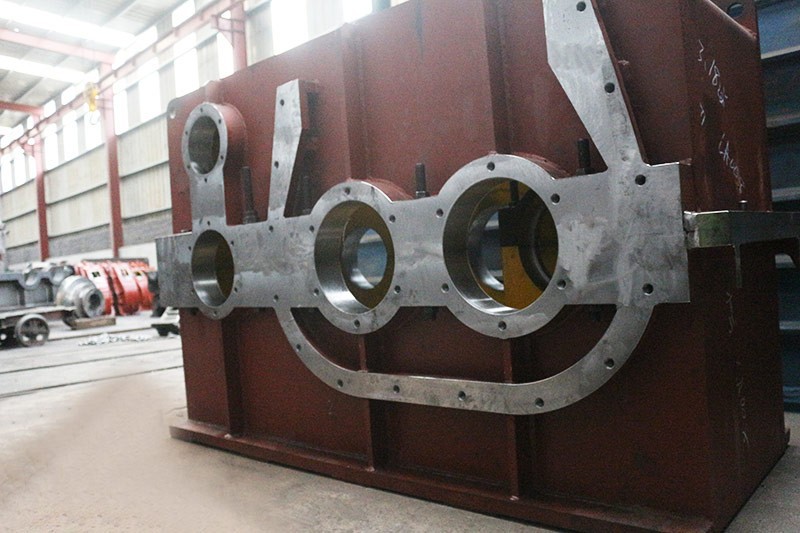

　　在机械传动系统中，减速机箱体作为核心承载部件，其焊接质量直接影响设备运行的稳定性与寿命。焊接过程中产生的变形问题，是制约箱体加工精度的关键因素。本文从变形机理分析、工艺优化措施及质量监控体系三个维度，系统阐述焊接减速机箱体变形的控制方法。
　　一、焊接变形机理分析
　　焊接变形本质上是局部热输入导致的材料不均匀收缩。对于焊接减速机箱体这类中空薄壁结构，其变形特征主要表现为：
　　‌1.角变形‌：由焊缝横向收缩引起，导致焊接减速机箱体开口尺寸超差
　　‌2.波浪变形‌：薄板在纵向收缩应力作用下产生的失稳现象
　　‌3.整体扭曲‌：多道焊缝热应力累积导致的空间畸变
　　‌4.收缩变形‌：焊缝金属凝固收缩引起的尺寸缩减

　　材料特性方面，低碳钢（Q235）线膨胀系数为12×10⁻⁶/℃，热导率50W/(m·K)，焊接时易产生较大热应力。当板厚超过8mm时，需考虑层间温度对相变组织的影响。

　　二、工艺优化控制措施
　　1.结构刚性增强设计
　　‌加强筋布局‌：在焊接减速机箱体长向设置纵向加强筋，间距控制在300-500mm，可提升结构刚度30%-50%
　　‌压紧装置应用‌：采用液压夹具系统，对焊接面施加0.3-0.5MPa压力，有效控制塑性变形
　　‌反变形预置‌：根据有限元模拟结果，预先设置1-2mm/m的反向弯曲量，补偿焊接收缩
　　2.焊接参数准确控制
　　‌热输入量优化‌：CO₂气体保护焊时，将线能量控制在15-20kJ/cm，可减少热影响区宽度
　　‌脉冲焊接技术‌：采用峰值电流180A、基值电流60A的脉冲模式，使熔池凝固时间缩短40%
　　‌多层多道焊序‌：厚板焊接时，每层焊道厚度不超过4mm，层间温度控制在100-150℃
　　3.变形补偿工艺
　　‌对称跳焊法‌：将长焊缝分割为200-300mm段，采用"之"字形焊接顺序，使热应力相互抵消
　　‌随焊碾压技术‌：在焊缝后方0.5m处施加机械压力，使塑性变形提前发生，残余应力降低60%
　　‌局部低温加热‌：对收缩量较大区域进行80-100℃预热，降低温度梯度带来的应力集中
　　三、质量监控体系构建
　　1.过程参数实时监测
　　部署红外测温系统，每5秒记录一次层间温度
　　采用应变片监测关键部位应力变化，阈值设定为材料屈服强度的70%
　　激光跟踪仪实时扫描焊接减速机箱体尺寸，精度达到±0.05mm
　　2.变形预测与修正
　　建立有限元模型，输入材料参数、焊接顺序等变量，预测变形趋势
　　根据模拟结果调整工艺参数，形成"预测-修正-验证"的闭环控制
　　对复杂结构进行1:1实体模拟，获取实际变形数据
　　3.焊后矫正技术
　　机械矫正：采用三辊滚压机对波浪变形进行校正，压力控制在5-10MPa
　　火焰矫正：对局部凸起区域进行线状加热，温度控制在600-700℃，宽度不超过20mm
　　振动时效处理：施加15-20Hz交变应力，使残余应力释放率达到70%以上
　　焊接减速机箱体的变形控制需要构建"预防为主、过程控制、焊后修正"的全流程管理体系。通过结构优化、参数准确控制及智能监测技术的综合应用，可将箱体平面度误差控制在1mm/m以内，对角线差控制在1.5mm范围内，满足特殊装备对传动精度的严苛要求。实际生产中，应结合具体产品结构特点，制定差异化的变形控制方案，并建立完善的质量追溯系统。
